夹具选不对，加工全白费——CNC老师傅的夹具选择心法

干CNC这行的都知道，刀路编得再漂亮、参数调得再精细，夹具没选对，工件照样废。说白了，夹具就是把工件”摁住”的那个东西，但它的影响远比你想象的大——轻则振刀纹路难看，重则工件飞出来伤人。

今天就跟大家聊聊夹具选择那些事儿，都是实操中踩过坑总结出来的。

先搞清楚：你到底要夹什么？

很多新手拿到图纸就开始想用什么夹具，其实第一步应该是看工件。

形状决定夹具类型：

• 规则的方块件、板件，台虎钳基本够用
• 圆形、异形件，得考虑三爪卡盘或者定制软爪
• 薄壁件（比如铝合金壳体），变形是大问题，得用真空吸盘或者多点浮动夹紧
• 大件、重型件，得考虑液压夹具或者专门的工作台

材质也有影响：

铝件软，夹紧力大了直接压出印子；钢件硬，夹紧力不够加工时容易跑。铸铁件表面粗糙，夹具接触面要选对，不然夹不牢还容易磨损夹具。

常见夹具类型，各有各的活儿

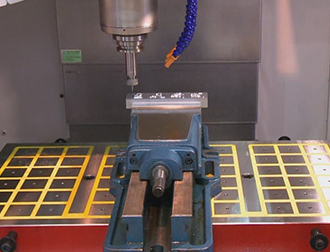

台虎钳——最常见但不简单

平口钳是车间的标配，但用好了是工具，用不好是祸根。

几个关键点：

• 钳口要平行：用久了钳口会磨损，不平行了夹出来的工件是斜的，加工面跟着歪。定期用百分表校一下
• 垫铁高度要对：工件夹在钳口里，底部要垫实，垫铁高度要低于工件上表面，留出加工空间
• 夹紧力方向：尽量让切削力方向对着钳口固定端，不要对着活动端，否则加工时容易松动

三爪卡盘——圆形件的利器

加工圆形工件或者需要分度的时候，三爪卡盘基本是标配。但要注意：

• 软爪和硬爪的选择——硬爪用于粗加工，软爪可以自己车一刀匹配工件尺寸，精加工用软爪
• 卡盘的精度——用久了三爪会偏心，得定期检测

真空吸盘——薄板件的救星

薄板件最头疼的就是变形，传统夹紧方式一夹就翘。真空吸盘靠负压吸附，夹紧力均匀分布，特别适合：

• 薄铝板加工
• PCB板钻孔
• 不方便从侧面夹紧的异形件

但真空吸盘对工件底面的平整度有要求，太粗糙的表面漏气吸不住。

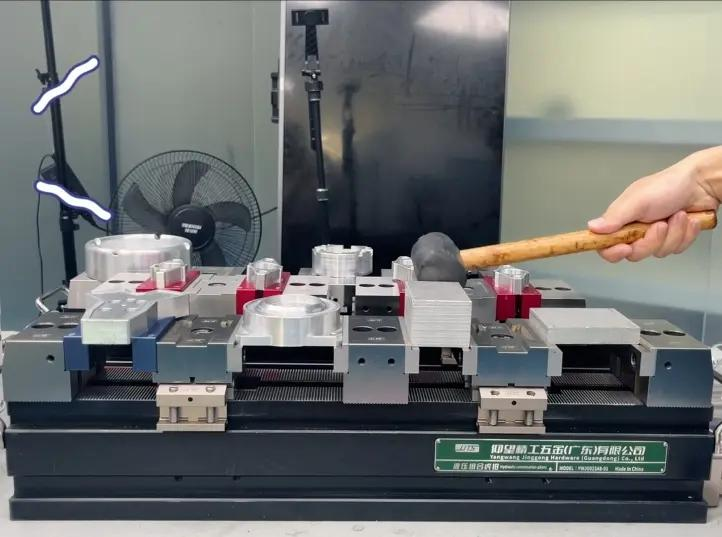

液压夹具——批量生产的效率王

如果你做的是批量件，手动夹紧每次要拧螺栓，效率太低。液压夹具一个按钮搞定，重复定位精度也高。缺点是贵，而且每种零件基本要定制一套。

夹具选择的三条铁律

干这些年下来，我总结了三条原则，不一定全对但很实用：

第一，夹紧力和切削力方向要配合。

切削力是往下的，你的夹紧力最好也是往下压；切削力是侧向的，你的夹紧力也得能抗住侧向。道理很简单，但实际操作中很多人忽略了粗加工时切削力远大于精加工，夹具选择要按最恶劣工况来算。

第二，夹紧点远离加工区域。

夹紧点离加工区域太近，一是可能干涉刀具路径，二是夹紧力会传递到加工区域导致变形。特别是薄壁件，夹紧点选错了，加工出来松开就弹回去了。

第三，定位基准要稳定可靠。

“一面两销”是最经典的定位方案——一个面做主定位面，两个销做定位。夹具设计的时候要想清楚：你的定位基准面是毛坯面还是已加工面？毛坯面不稳定，第一道工序最好选最大最平整的毛坯面做粗基准，后续工序用已加工面做精基准。

几个实战案例

案例一：铝合金壳体振刀

有次加工一个铝合金壳体，用平口钳夹的侧面，铣顶面的时候振刀纹特别重。检查刀具、转速都没问题，最后发现是夹紧方式不对——壳体是空心的，侧面夹紧导致顶部悬空区域共振。换了真空吸盘从底部吸附，问题立刻解决。

案例二：小批量多品种的夹具策略

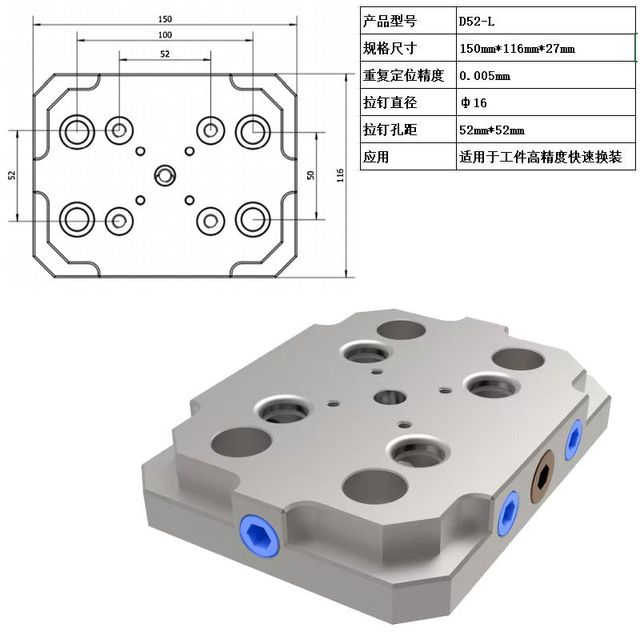

有个客户经常换型号，每种零件就几十件，做专用夹具不划算。我们的方案是用零点定位夹具系统——基础板固定在机床工作台上，上面可以快速换不同的夹具模块。换型时间从半小时缩短到5分钟，成本也能接受。

案例三：薄壁钢件变形

薄壁钢件最怕的就是变形。有次加工一个壁厚只有3mm的套筒，用三爪卡盘直接夹，加工完松开发现圆度超差0.15mm。后来改成用弹性胀套夹紧，夹紧力均匀分布，加工完圆度控制在0.02mm以内。

这些坑别踩

不要用磨损的钳口凑活干——钳口磨损了就换或者修磨，凑活用的后果是工件夹不平行，加工面全歪

不要在一个夹具上硬塞不同尺寸的工件——每种零件都有最适合的夹具方式，通用夹具不是万能的

不要忽略切屑清理——夹具定位面上有切屑，工件就放不平，加工面跟着歪。每次装夹前用气枪吹干净

不要过度夹紧——很多人觉得”拧紧点更保险”，其实夹紧力过大本身就会导致工件变形，特别是铝件和薄壁件

写在最后

夹具这东西，看着不起眼，但它直接决定了你的加工质量和效率。选对了夹具，后面的刀路、参数才有意义；选错了，前面所有努力都白费。

麟思数控在CNC编程这块做了很多年，遇到过各种各样的夹具问题。说到底，夹具选择没有标准答案，但有一个核心原则——让工件在最恶劣的切削条件下依然稳如泰山。

记住这一点，再结合实际工况去选夹具，基本不会出大问题。
