从v1.3版本开始，我们支持自定义模板。UG版系统最终会使用工序模板，默认的参数都是预先定义好的，但你也可以用自己设置好参数的模板。
为什么要配模板？ #
你有自己的模板。你想要软件用你的模板。
怎么配？ #
视频讲解：

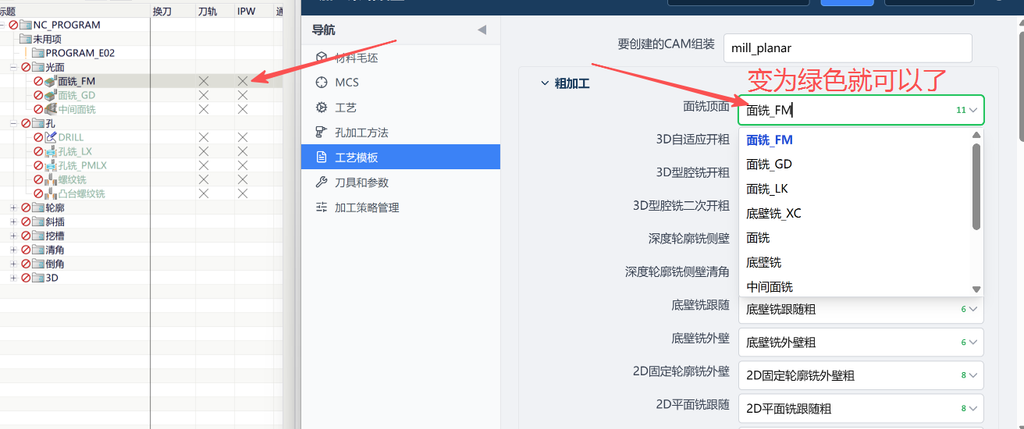

如下图。首先需要在工序导航器里有预设的工序模板。然后通过“工序模板”把对应的名字写上。系统在生成刀路的时候会采用对应的策略。
注意：如果空白或者找不到模板，系统仍然会采用默认的模板。
粗加工模板 #
模板类型 UG默认工序 要求 面铣顶面粗 Floor_face 带边界面铣 3D自适应开粗 1899版本以上才有效 3D型腔铣开粗 CavityMill 型腔铣 3D型腔铣二次开粗 深度轮廓铣侧壁粗 局部侧壁开粗 底壁铣跟随粗 Floor_wall底壁铣 处理可2D型腔加工的区域，一般采用跟随部件模式，切削全部材料。 底壁铣外壁粗 Floor_wall底壁铣WALL_FLOOR_PROFILING
WALL_PROFILING采用轮廓模式的底壁铣。 2D固定轮廓铣外壁粗 PLANAR_MILL平面铣 2D平面铣跟随粗 Planar_profile固定轮廓铣 通常用于加工U型槽或者外轮廓。 2D平面铣清角粗 Planar_profile固定轮廓铣
精加工模板 #
| 模板类型 | UG默认工序 | 要求 |
|---|---|---|
| 面铣顶面精 | Floor_face 带边界面铣 | |
| 深度轮廓铣斜面精 | ZLevel_pofile 深度轮廓铣（等高） | 只做斜面光刀，包括曲面，锥头，R角甚至大一点的C角。 |
| 深度轮廓铣侧壁精 | ZLevel_pofile 深度轮廓铣（等高） | 光侧壁 |
| 底壁铣跟随精 | Floor_wall底壁铣 | 光底面（有时连带壁） |
| 底壁铣外壁精 | Floor_wall底壁铣 | 光壁 |
| 2D固定轮廓铣外壁精 | Planar_profile固定轮廓铣 | 光壁 |
| 2D平面铣跟随精 | PLANAR_MILL平面铣 | 光底面（有时连带壁） |
倒角 #
| 模板类型 | UG默认工序 | 要求 |
|---|---|---|
| 2D平面倒角 | PLANAR_MILL平面铣 | 以2D选线方式倒角 |
| G81点孔倒角 | hole_making DRILLING 标准钻 | 跟点孔一样 |
钻孔 #
注意到麟思数控的孔加工全部用hole_making，已经抛弃了drill策略组。
| 模板类型 | UG默认工序 | 要求 |
|---|---|---|
| 点孔 | hole_making SPOT_DRILLING | 用专门的中心钻 |
| 钻孔G81 | hole_making DRILLING 深孔钻 | |
| 钻孔G83 | hole_making DRILLING 啄钻 | |
| 攻牙G84 | hole_making TAPPING | 丝锥攻牙 |
| 铣螺纹 | hole_making THREAD_MILLING | 螺纹铣刀 |
| 螺旋铣孔粗 | hole_making HOLE_MILLING | 沉头开粗 |
| 螺旋铣孔精 | hole_making HOLE_MILLING | 沉头光刀，默认是一圈一圈的 |
| 精孔铣孔精 | hole_making HOLE_MILLING | 精孔光刀，默认是螺旋的 |
| 插铣沉头孔 | hole_making DRILLING 深孔钻 | 用平头铣刀插的方式去做 |
| G85铰孔 | hole_making REAMER | 铰孔 |
采用自定义模板的时候，系统会修改 #
既然是自己的工序模板，参数都会沿用用户定义。但系统仍然会修改某些参数：
- 选线选面
- 选刀具
- 进给和转速
- 每层深度（按层切削的策略）
- 参考刀具或者IPW
- 文件夹
而其他的比如进刀退刀的参数会使用自定义的模板参数。
