从视频开始 #
要点
- 设置OP1OP2OP3的MCS位置：分中还是单边。

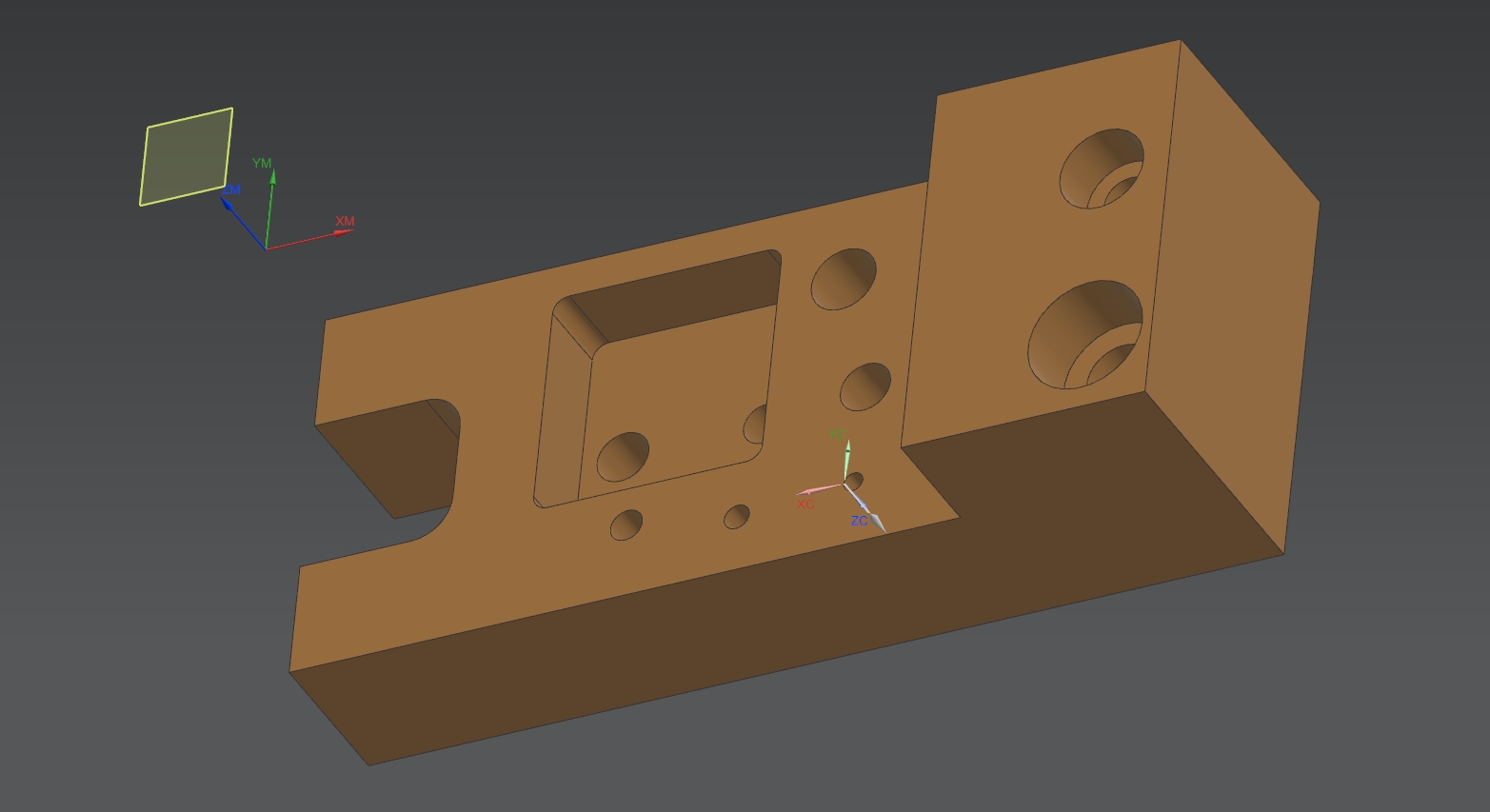

- 可以先摆正工件，确认OP1的方向。
- 也可以让系统自动来找到OP1。
设置MCS #

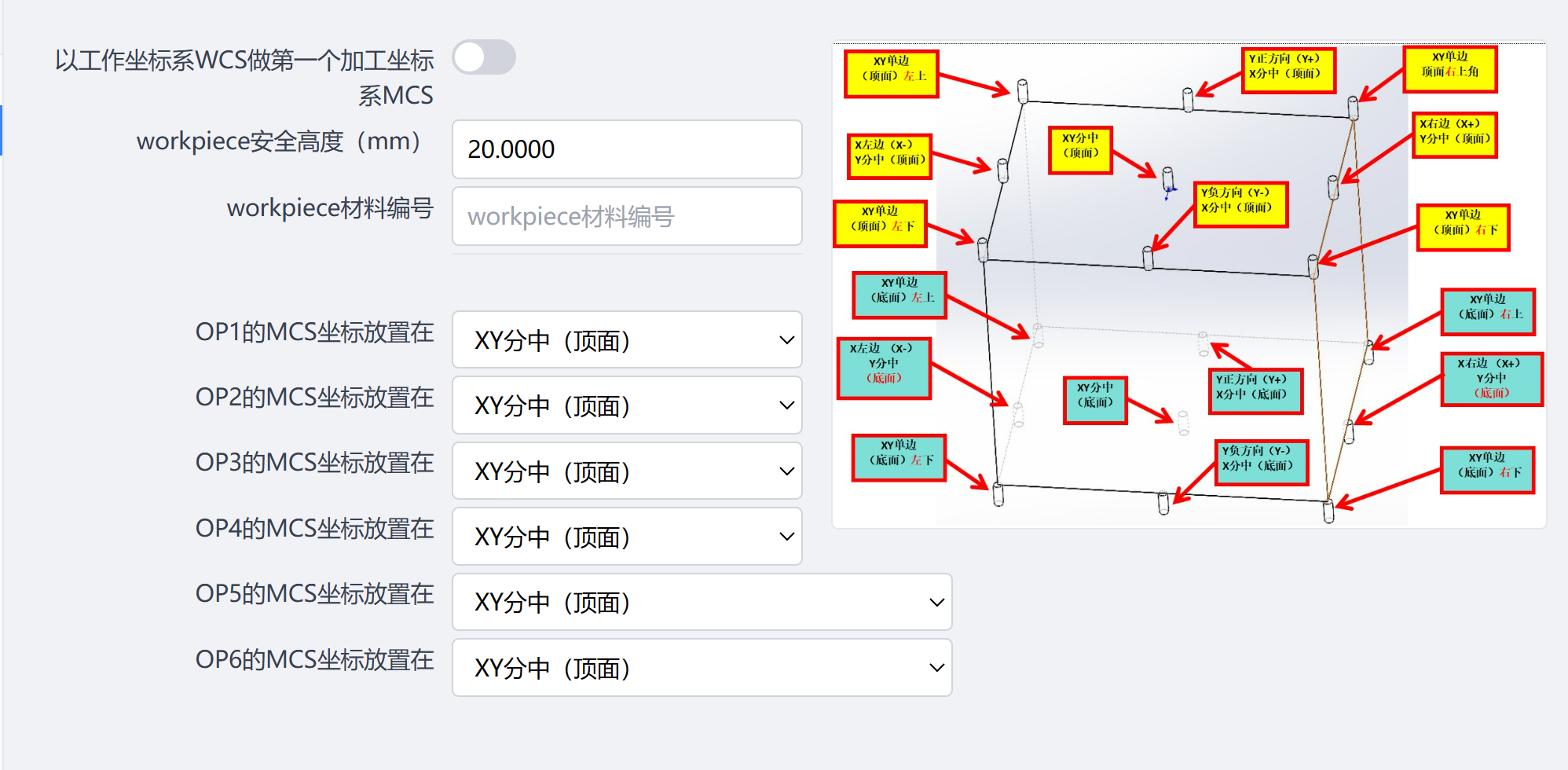

系统会根据零件形状来自动选择OP，即生成MCS加工坐标系。常见的有分中和靠边，这里可以通过选项来指定。如下图。
这里的基准是指一次装夹，原则上系统会按照WCS来决定一个面，然后是反面，然后是侧面。有时候会自主判断第一个加工面在哪里。如果觉得不合理，您可以勾选“以工作坐标系WCS做第一个加工坐标系MCS”。

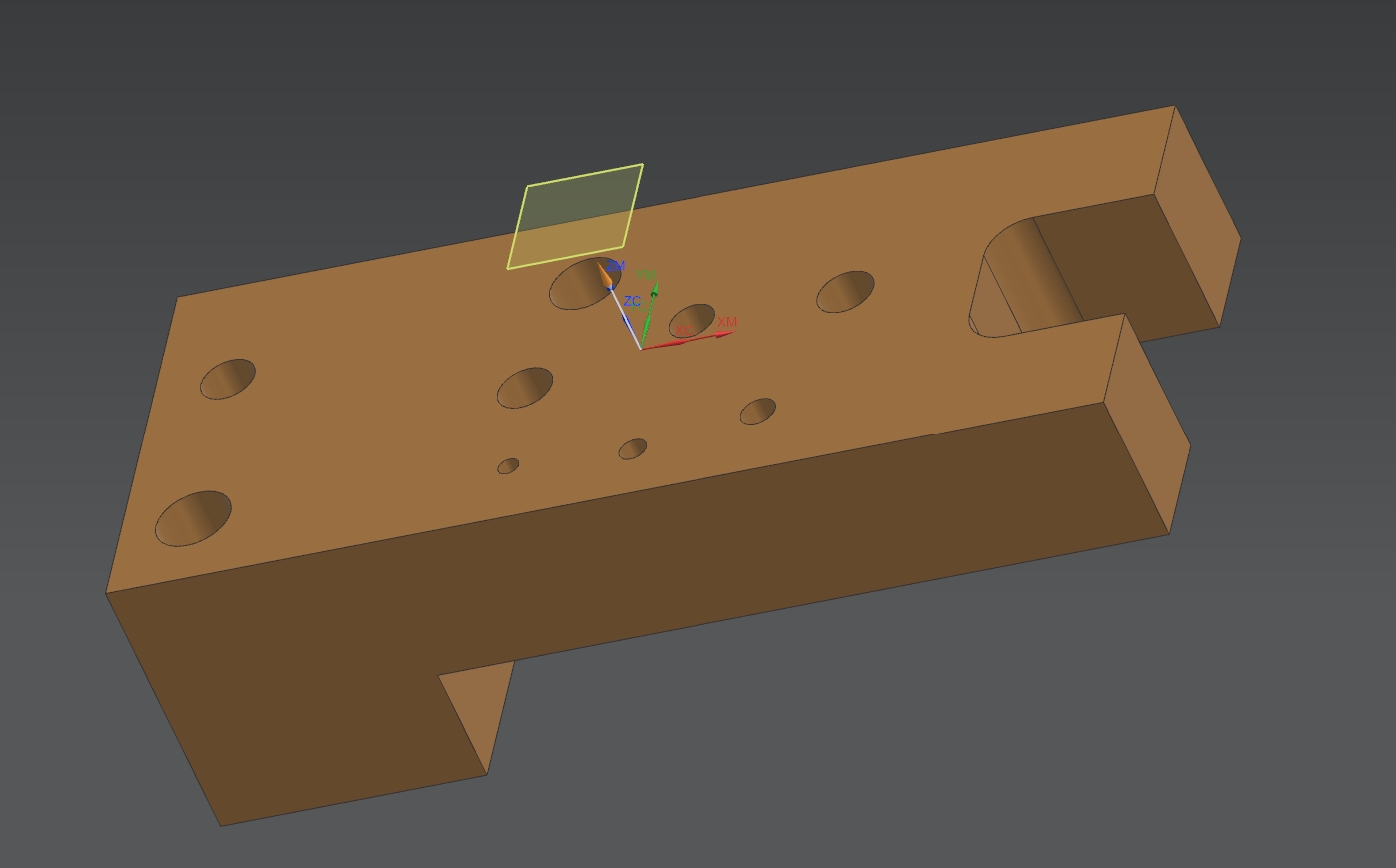

当工件的WCS已经摆好的情况下，可以强制第一序直接用当前的WCS来充当MCS，也就是勾选上面那个选项。
有些复杂的工件，如果系统不能很好的识别第一序，可以勾选这个，来强制。
