先从视频开始 #
设置毛坯的外形尺寸、余量。默认需要从一个包容块或者轮廓毛坯加工出来。
加工前的毛坯 #
从版本1.4.1开始，系统支持包容块和部件轮廓。
包容块 #
包容块就是方形毛坯，在XYZ方向留余量。可用于单件零件的毛坯或者排版零件的毛坯。通过修改XYZ方向的余量，可以让某些方向已经加工到位。比如，六面已经到位，就设置XYZ方向余量是0，这样自动编程的时候会自动忽略外形；比如只有X方向有余量，自动编程的时候只会处理X方向。
部件轮廓 #

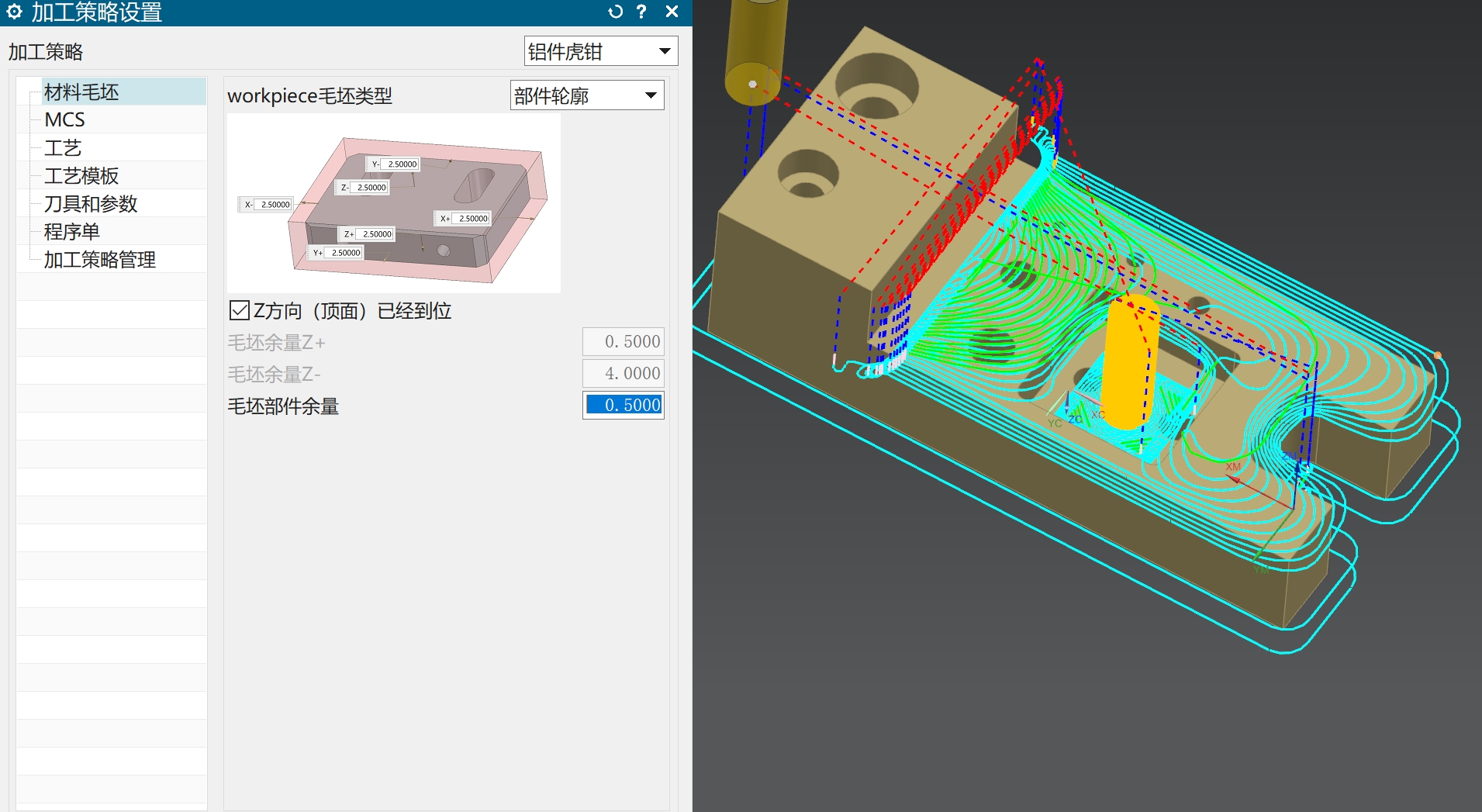

部件轮廓就是沿着OP方向的轮廓毛坯。常见于线切割加工之后的毛坯。外形会有一点余量，开粗 的时候常使用沿着轮廓螺旋或者3D策略。
包容圆柱体 #
包容圆柱体就是圆柱形在Z方向和单边留余量。可用于单件零件的毛坯或者排版零件的毛坯。通过修改Z方向和单边的余量，可以让某些方向已经加工到位。比如，六面已经到位，就设置Z方向或者单边余量是0，这样自动编程的时候会自动忽略外形；比如只有Z方向无余量，自动编程的时候就不会出Z方向的刀路。
跟wordpiece一样设置包容块余量 #

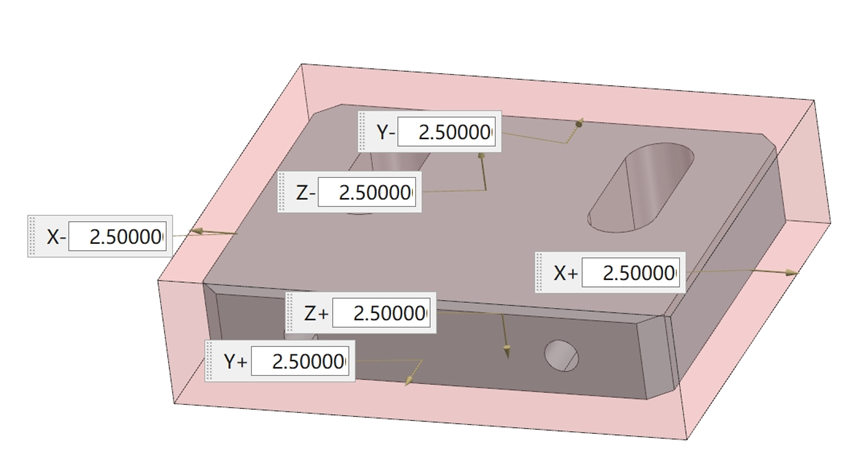

分别对应六个方向的余量XYZ。X是左右、Y是前后、Z是上下。
这样的方形毛坯去加工零件很常见。工厂里有别的加工设备，可设置Z方向到位、X方向到位、Y方向到位，或者它们任意的组合，会对外形开粗方式有影响。
上面还有三个选项，用于如果毛坯某些地方已经加工到位，最常见的是厚度方向加工到位，可以勾选“顶面“已经加工到位。即代表Z方向余量0。最终的工序出来不会生成厚度方向的加工。
案例：六面到位情况下的包容块毛坯加工效果 #

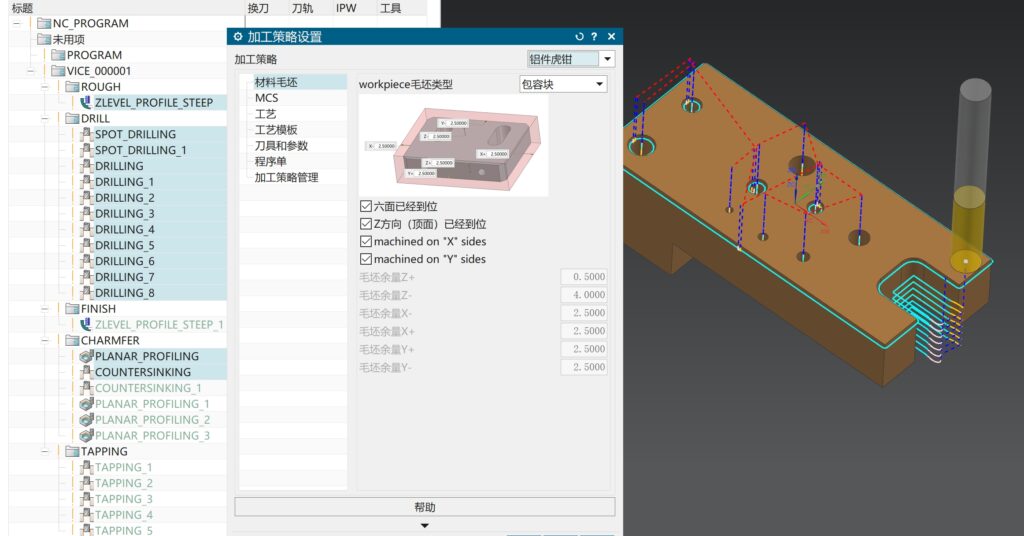

可以看到零件外轮廓都不会有加工刀路，仅在凹槽部分有粗加工和精加工刀路。
对应Z是上下，包容单边余量对应毛坯的外形多大。
这样的圆柱型毛坯去加工零件很常见。工厂里有别的加工设备，可设置Z方向到位、单边余量为0，会对外形开粗方式有影响。
上面还有三个选项，用于如果毛坯某些地方已经加工到位，最常见的是厚度方向加工到位，可以勾选“顶面“已经加工到位。即代表Z方向余量0。最终的工序出来不会生成厚度方向的加工。
案例：Z顶面到位和单边到位情况下的包容块毛坯加工效果 #

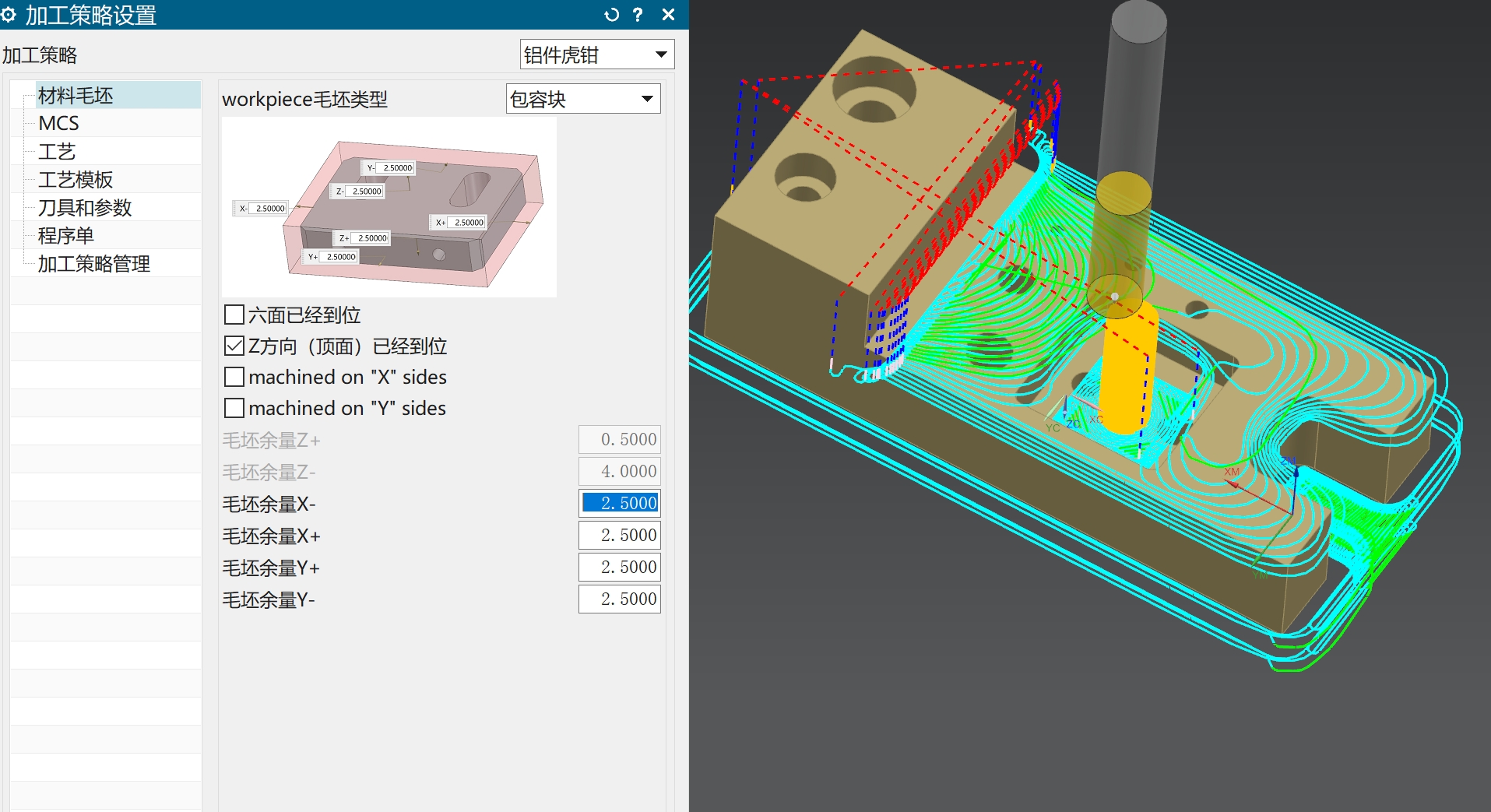

可以看到零件外轮廓都不会有加工刀路，仅在凹槽部分有粗加工和精加工刀路
