对刀这事儿，新手容易栽跟头——加工中心对刀实操详解

说句实话，CNC加工中心的对刀操作，是新手最容易出问题的地方。刀对歪了、对偏了，轻则尺寸超差返工，重则撞刀报废工件甚至损坏机床。

今天这篇就把对刀这件事说透，从原理到实操，一步一步来。

为什么要对刀？

机床自己不知道工件放在哪里。它只知道自己的机械坐标系——也就是机床零点。但工件放在工作台上的位置每次都不一样，你得告诉机床：”工件的原点在这里。”

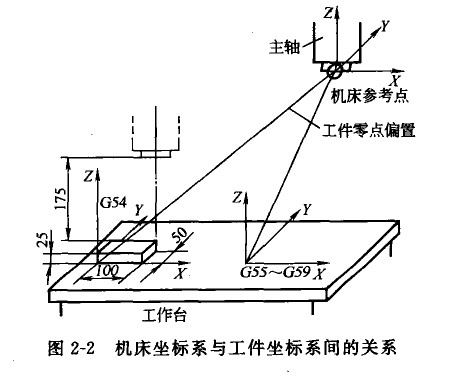

对刀的本质，就是找到工件坐标系（G54/G55/G56…）在机床坐标系中的位置，然后机床才知道每刀该走到哪里。

对刀方法，各有各的用处

方法一：试切法——最基础也最靠谱

这是最原始的对刀方法，但精度不差，适合单件小批量。

操作步骤（以铣削为例）：

1. 主轴装上刀具，手动移动刀具靠近工件左侧面
2. 低速旋转主轴，慢慢把刀具移到刚好碰到工件侧面（看到切屑或者火花就停）
3. 记录此时X轴的机床坐标值
4. 刀具移到工件右侧面，重复上述操作
5. 把左右两个X坐标值相加除以2，就是工件中心X坐标
6. Y轴同样的方法操作上下两个侧面
7. Z轴用刀具轻碰工件上表面，记录Z坐标

试切法的精度取决于你的手感，熟练了能控制在0.02mm以内。缺点是会在工件表面留下痕迹，精加工件不太合适。

方法二：寻边器——精度更高

寻边器有机械式和光电式两种，原理差不多。

机械式寻边器操作：

1. 寻边器装到主轴上，转速设400-600转
2. 移动寻边器靠近工件侧面，慢慢逼近
3. 当寻边器上下两部分突然对齐的瞬间，就是接触位置
4. 记录坐标值

光电式寻边器操作：

1. 装好光电寻边器
2. 靠近工件时LED灯亮起即到位
3. 精度通常比机械式更高，可达0.005mm

寻边器的好处是不伤工件表面，适合精加工前对刀。注意寻边器本身有直径，计算坐标时要加上半径补偿。

方法三：Z轴对刀仪——Z向最省心

Z轴对刀有专门的工具，最常用的是对刀块（也叫Z轴设定器）。

对刀块一般有50mm高的标准值，操作很简单：

1. 把对刀块放到工件表面
2. 移动刀具慢慢下压对刀块，直到表针指零
3. 此时机床Z坐标减去50mm，就是工件Z0

高端一点的机床有自动对刀仪，刀具碰到传感器后会自动记录并补偿，连手动操作都省了。

方法四：自动对刀——批量生产利器

很多现代加工中心都标配了自动对刀仪（如雷尼绍）。把刀具装好后，机床自动执行对刀程序，几秒钟搞定一把刀的长度和半径补偿。

这种方式的精度最高，重复性也好，但需要机床本身支持，而且对刀仪本身也要定期校准。

对刀中的常见问题

问题一：每次对刀结果不一样

这个最头疼。可能的原因：

• 工件表面没清理干净：有切屑、油污，刀具碰到的不是真实表面。每次对刀前用气枪吹干净
• 对刀时转速太低或太高：转速太低接触不明显，太高容易过切。试切法一般用200-300转，寻边器按说明书来
• 手动移动速度太快：快到接触位置时一定要切到手轮最小档（×1），一格一格地进
• 刀具本身有问题：刀尖磨损了或者崩了，碰到工件的点就不准。对刀前检查刀具状态

问题二：G54设好了，加工出来偏了

这种情况多半是刀补没设对。

对刀时记录的是刀尖位置，但编程时用的刀具半径不同，实际切削位置就会偏。比如你用10mm的铣刀对刀，但忘了在刀具补偿表里输入半径5mm，机床就按零半径走，加工出来的轮廓整体偏了5mm。

记住：对刀设的是工件坐标系原点，刀补设的是刀具尺寸，两个都要对。

问题三：多刀加工时每把刀的Z值不同

这是正常的。每把刀长度不同，对刀时Z坐标当然不同。处理方法有两种：

方法A：每把刀单独对Z

• 优点：精确，不受基准刀影响
• 缺点：换刀后要重新对Z，效率低

方法B：基准刀对Z + 刀具长度差

• 选一把刀作为基准刀，对好Z0
• 其他刀通过对刀仪测出与基准刀的长度差
• 长度差输入到刀长补偿表（G43 Hxx）
• 优点：换刀不用重新对Z，批量生产效率高

对刀操作的安全注意事项

这部分是血泪教训，大家一定记住：

1. 对刀前主轴必须在转：试切法和寻边器对刀都要先开主轴再靠近工件，不然刀具直接撞上去
2. 手动移动到安全高度再换方向：对完一个方向，先把Z抬起来到安全位置，再移到下一个对刀点。不要直接斜着移过去，容易撞夹具
3. 对完刀一定要试运行：编个简单的空走程序，用单段模式慢速运行一遍，确认刀具路径没问题再正式加工
4. 多人操作时要确认：如果一个班次多人用同一台机床，接班时一定要重新确认坐标系，别信上一个班次留下的设置

不同系统的对刀操作差异

主流的几种数控系统，对刀操作流程大同小异，但界面和快捷键有区别：

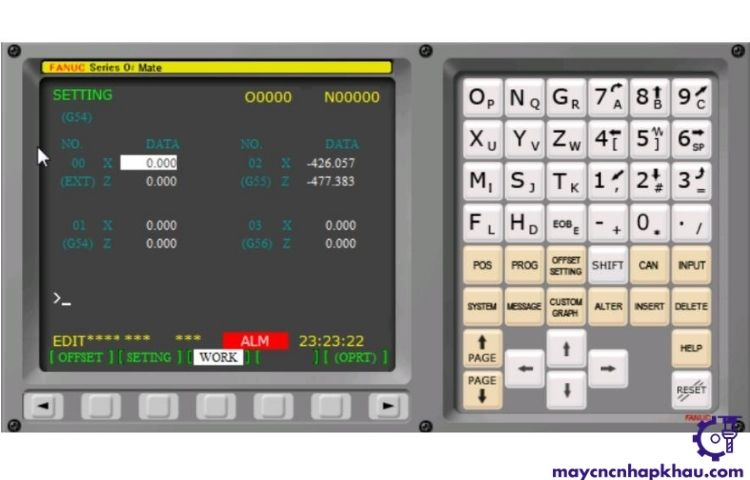

FANUC系统：

• 对刀数据存在G54-G59中

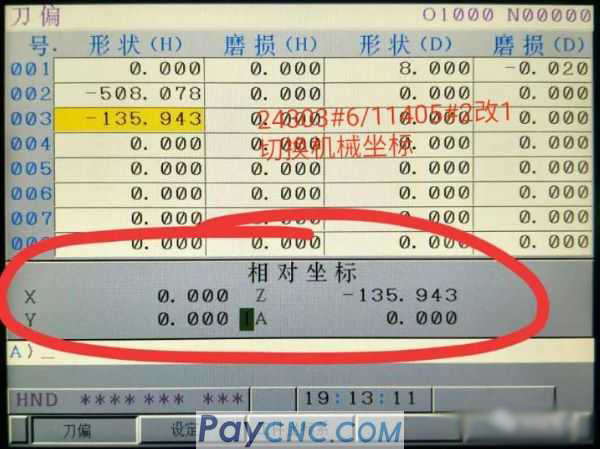

• 刀补在OFFSET页面，分形状补偿和磨损补偿
• 试切法对刀时，用”测量”功能自动计算坐标

西门子（Sinumerik）系统：

• 对刀操作在”对刀”菜单里，有向导引导
• 支持多种对刀方式切换
• 刀补数据在刀具管理页面

华中数控系统：

• 国产系统里用得最多的
• 界面跟FANUC比较像，对刀流程也类似
• 部分型号支持一键对刀功能

关于对刀精度的一些经验

说实话，对刀精度这个事情，理论上有标准值，但实际操作中受很多因素影响：

• 机床本身的定位精度是天花板，你的对刀精度不可能超过机床精度
• 温度变化会影响测量结果，特别是大件工件，早上开机和中午温度上来了，尺寸能差几丝
• 对刀工具的精度也很关键，便宜的寻边器可能本身就有0.02mm的误差

一般要求：

• 粗加工对刀精度0.05mm够了
• 半精加工要求0.02mm
• 精加工最好做到0.01mm以内

写在最后

对刀这件事，说难不难，说简单也不简单。关键是要有耐心——每一步都到位，该检查的检查，该吹干净的吹干净。急急忙忙对完刀就开干，十有八九要出事。

麟思数控在培训新人的时候，对刀操作是第一关，而且要求必须连续三次对刀误差在0.02mm以内才算合格。不是说对刀有多复杂，而是这个基本功扎实了，后面的加工才有保障。

记住一句话：对刀慢一点没关系，加工出问题才是真浪费时间。
