三轴CNC编程入门教程：从装好UG到跑出第一个刀路
这个教程写给想学CNC编程的新人。
不整虚的，直接从头开始讲，手把手带你跑出第一个刀路。
看完这篇，你至少能知道UG编程是怎么回事，不至于对着界面发呆。
第一步：安装软件
UG就是Siemens NX的CAM模块，全称Unigraphics。
安装这事不用多说，正常装就行。唯一要注意的是：许可证要配好，否则有些功能用不了。
推荐安装包：
- NX 12.0以上版本
- 64位系统
- 8G以上内存（低于这个跑起来会卡）
- 直径：刀具多大
- 长度：刀具伸出多长
- 刃数：几刃的刀
- 型腔铣
- 平面铣
- 深度轮廓铣
- 固定轴曲面加工
- ……
- 几何体：选择要加工的零件和毛坯
- 刀具：选择刚才建好的刀具
- 切削参数：行距、深度、切削方向等
- 非切削参数：进刀、退刀、抬刀等
装好之后打开，会看到主界面。找到”加工”模块，点击进入CAM环境。
第一次进去可能有点懵，别慌，我们一步步来。

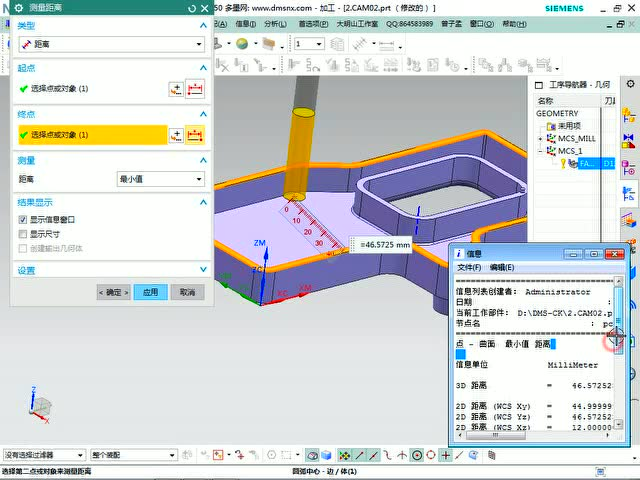

第二步：认识界面
UG CAM界面主要分三块：
导航器：左边一栏，显示加工操作列表、刀具库、几何体、工序等。
工具栏：上面一排，常用操作按钮都在这儿。
图形窗口：中间最大的区域，显示零件模型和刀路。
新手最常犯的错是到处乱点。其实CAM模块的操作逻辑很清晰：
创建几何体 → 创建刀具 → 创建工序 → 生成刀路 → 后处理输出程序
按这个顺序来，基本不会乱。
第三步：创建几何体
拿到一个新零件，第一件事是定义加工几何。
点击”创建几何体”，选择”MCS”（加工坐标系）。
这一步告诉软件：你的零件装在机床什么位置，刀具从哪开始走。
新手容易犯的错是坐标系设错了，后面刀路就跑偏了。所以这步一定要仔细，确认机床原点在哪里，零件装夹方向是怎样的。
第四步：创建刀具
刀路是用刀具切出来的，所以要先建刀具库。
点击”创建刀具”，选择刀具类型。
常用的是立铣刀（End Mill）和球头铣刀（Ball End Mill）。
选好类型后，设置参数：
参数设置完成后，刀就建好了。
第五步：创建工序
重头戏来了。
点击”创建工序”，会弹出一堆选项：
新手先学两个最常用的：型腔铣和平面铣。
型腔铣：铣型腔、内型用的，最常用。
平面铣：铣平面、开粗用的，也常用。
先选型腔铣试一下。
选好工序类型后，要设置：
参数设置比较繁杂，新手先别纠结，用软件默认的就行。跑出来看看效果，再慢慢调整。
第六步：生成刀路
参数设好，点击”生成”。
等几秒钟，刀路就出来了。
绿色的线是刀具的走刀轨迹。看看哪里有问题，调整参数，再生成，直到满意为止。
第七步：后处理
刀路满意了，下一步是输出程序。
点击”后处理”，选择对应机床的后处理文件。
这一步是把UG的刀路数据，转换成机床能认的G代码程序。
后处理文件要和机床配套，不同品牌、不同型号的机床，后处理文件不一样。新手最好找厂里要现成的，别自己瞎配。
生成程序后，检查一下代码格式有没有问题。没问题的话，就能发到机床上用了。
常见问题
Q：刀路跑出来了，但过切了怎么办？
A：检查几何体定义是否正确，可能是零件边界没选对。也可能是切削参数设置不当，抬刀不够。
Q：程序发到机床上报警怎么办？
A：检查后处理文件是否对应你的机床控制系统。同一个刀路，不同后处理输出的程序格式不一样。
Q：切削参数怎么调？
A：参考之前写的刀路优化文章。核心是行距、切削深度、进给速度这三个参数。材料不同、刀具不同，参数都不一样。
写在最后
UG CAM入门不算难，难的是精通。
今天这个教程只是带你过一遍基本流程，真要学会，还得靠多练。
建议找几件简单零件，从建模到编程到出程序，完整跑一遍。遇到问题就查资料、问人，慢慢就有感觉了。
当然，如果你想更快上手，也可以试试麟思数控这类自动编程工具。内置了工艺模板，新手照着走也能出程序，能少走很多弯路。
—
