板类零件加工：40 张图，一个人一下午编完的程序

板类零件加工是非标厂里最”量大”也最”磨人”的一类活：一次来 40 张 stp，外形各不相同，交期给三天。这篇把这一批的账算到小时：人工口径 40–120 小时，加装自动编程层之后，刀路生成 7–13 分钟、人工检查约 3.3 小时，一批的编程环节落在一下午。

一、板类零件加工：40 张图摆在文件夹里的那三天

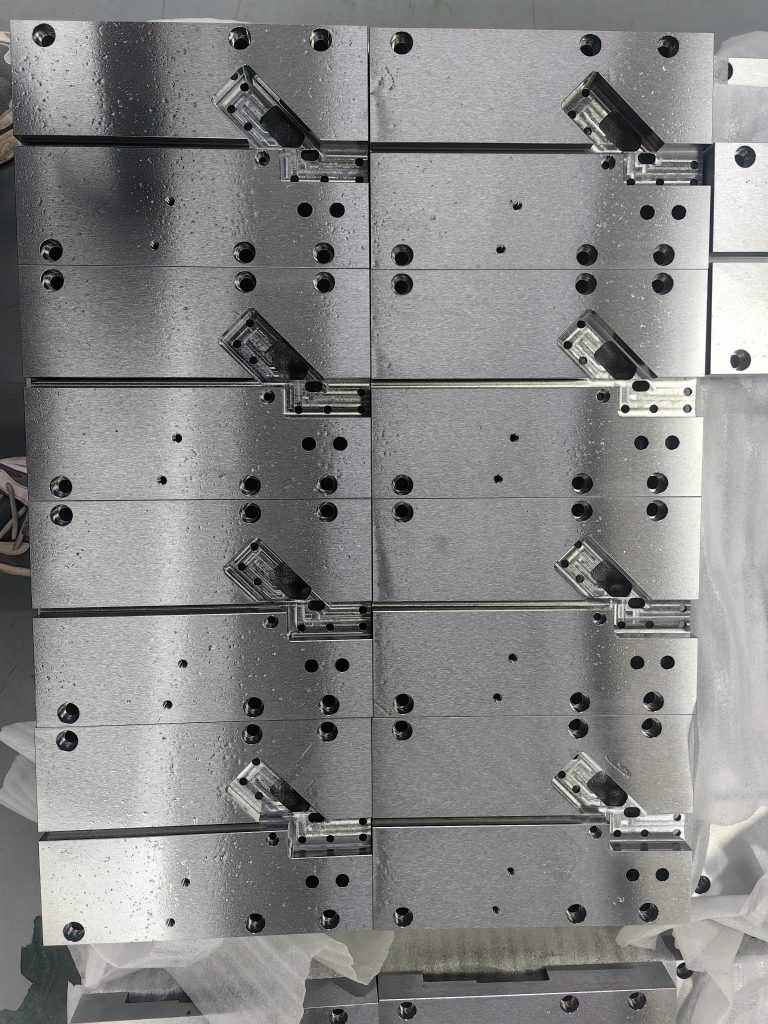

先看现场。接单那天，客户把一个压缩包丢过来：40 个 stp，板类件，有的是安装板，有的是盖板，有的是带槽的基板。共同点是厚度不大、外形简单、孔系很密。

老师傅的排产往往是这样的：

• 第一天挑图、看哪些能一起装夹、哪些要单独做
• 第二天开始一张一张编：外形粗、外形精、孔位点钻、钻孔、攻牙、倒角
• 第三天一半时间在编，一半时间在等机床、跑首件

三天里，真正卡着人的不是机床，是”编程这一个工位”。板类件的形状不难，难的是它张数多，而人一次只能编一张。

二、40 张图的一批，账是这么变的

按行业通用口径，人工编程 1–3 小时 / 件。40 张图就是：

三点必须说清楚：

1. 人工检查的 3.3 小时不省。40 张图逐张过刀路、确认孔位和深度，这是该花的时间。自动编程不等于免检。
2. 40–120 小时的区间很宽，原因在工件复杂度——简单盖板接近下沿，带型腔和较多公差的基板接近上沿。表格取的是区间，不是承诺值。
3. “一下午”指的是编程这一个环节，不含机床实际加工和试切。把编程从三天里挤出来，机床才有连续的活干。

这笔账真正的意思是：板类件的瓶颈从来不在”难不难”，在”多少张”。

三、板类件为什么特别适合这一层

板类件的特征结构极其套路化：外形轮廓 + 平面 + 孔系（+ 少量槽）。也就是说，40 张图虽然形状不同，但工程师脑子里那套判断几乎是一样的。

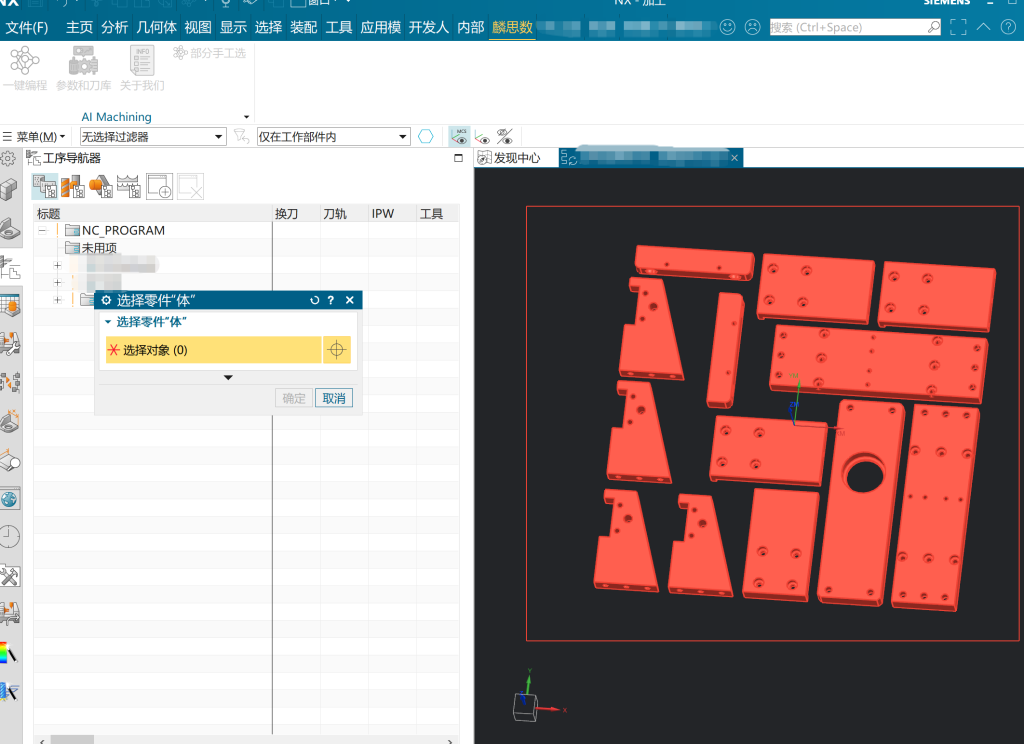

加装层在这里做的事很直接：从零识别特征、免配模板、自动选刀。模型丢进来，孔位和轮廓一次认出来，工序跟着排开，不需要你先花几个月按零件分类建模板库。一次识别多件同批次零件，界面上是这么铺开的：

接图那一步的导入选项也要顺手调好——曲面修剪公差、几何体修正公差这些设得不对，后面识别就容易出偏差（这类细节在 NX 的导入对话框里）。

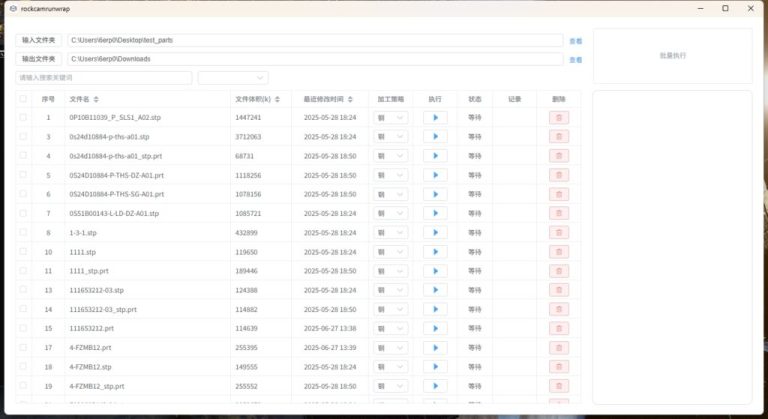

批量能力是这一层和板类件最贴的地方：stp / x_t 丢进输入文件夹，程序按队列出到输出文件夹，人可以离开工位去做别的：

而且——不用换 NX。你厂里的刀具库、后处理、工艺习惯全部保留；已有模板库的厂，标准板件走模板，杂板走识别，两条线并行。

边界照旧说清楚：复杂曲面模具、异形特殊几何、非常规工艺接不住。 板类件里如果有大面积曲面、深腔薄壁，仍然要人工逐件判断。上周那篇把”脱离 NX 批量跑”这件事本身讲过一遍，脱离 NX 批量编程的完整说明 是它的完整版；软件层做批量的通用思路，软件层做批量编程的通用思路 里梳理过；如果这批活想先算外包的账，编程外包按张算的总账 有另一种算法。

四、结论与下一步

1. 先数清楚：你厂一个月有多少张板类图，单张平均人工编程多少小时。这个数字比任何演示都有说服力。
2. 试的时候别拿一张图试——抽 5–10 张同批次的板类图一次性丢进去，看识别漏不漏、刀路要不要大改：【1 元试 2 次】，10 元起充。
3. 版本与安装要求见 下载试用；电话 400-1611-009。

说明

• 耗时数据：人工 1–3 小时 / 件为行业公开口径；10–20 秒 / 件（刀路生成）、含人工检查约 5 分钟 / 件为产品实测口径（事实卡）。40 件合计为演算，具体以零件复杂度为准。
• 批量能力（stp / x_t 丢文件夹、可脱离 NX）来自产品事实卡。
• 人工检查环节不可省略，本文不承诺”免检直上机”；”一下午”指编程环节，不含机床加工与试切。
