振刀振到怀疑人生？老师傅教你几招搞定

做CNC加工的，没有不被振刀折磨过的。

那个声音一出来，整个车间的人都知道——又在震了。刺耳的”嗡嗡”声，刀具在工件上蹦迪，表面出来的纹路跟被猫抓过一样。轻则表面粗糙度不达标，重则崩刃打刀，一件几千块的料直接报废。

今天就把振刀这个问题掰开了说，从原因到解决方案，一次讲透。

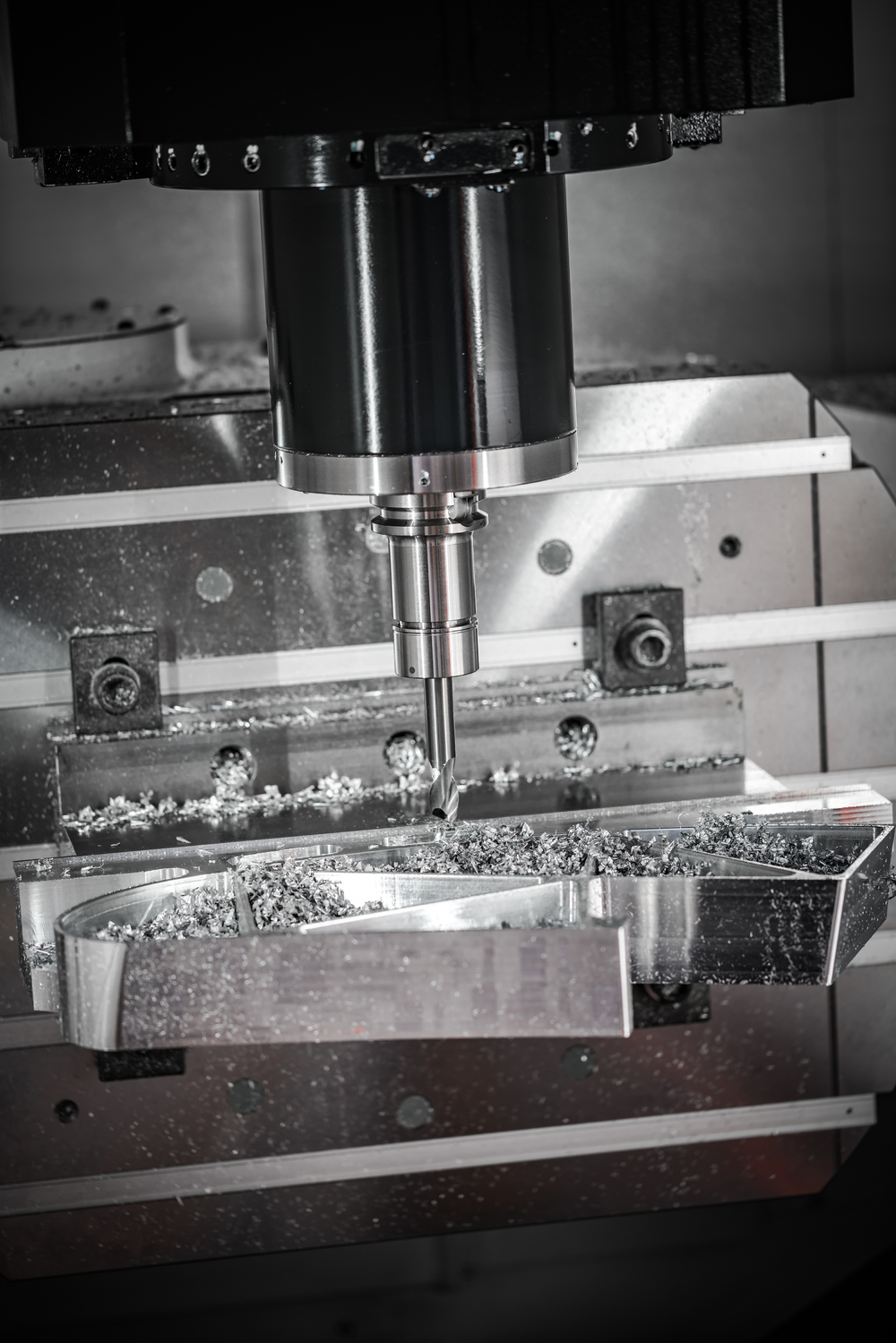

振刀到底是什么

先搞清楚原理。振刀的本质是刀具在切削过程中发生了自激振动，学名叫”颤振”。

简单理解就是：刀具切下去的时候，切削力让刀具产生微小位移，位移改变了切削条件，切削条件变了又导致切削力变化，形成了一个恶性循环。频率一上来，就是你听到的那个要命的嗡嗡声。

振刀分两种：

受迫振动：外部原因引起的，比如主轴不平衡、夹具没夹紧、工件本身刚性差。这种相对好解决，找到根源就行。

自激振动（颤振）：切削过程本身引起的，跟切削参数、刀具几何角度、系统刚性都有关系。这种更常见，也更难搞。

振刀的四大根源

根源一：刀具悬伸太长

这是最常见的原因，没有之一。

很多师傅为了加工深腔或者避开干涉，刀伸得老长。刀伸出来越长，刚性就越差。打个比方：你手里拿一把尺子，伸出桌面10cm，你用手指弹一下，尺子晃两下就停了；伸出30cm，弹一下能晃半天。刀具也是一样。

经验法则：刀具悬伸比（悬伸长度/刀具直径）不超过4倍时，一般没问题；超过4倍就要小心了；超过6倍，振刀风险极高。

根源二：切削参数不合理

切深太大、切宽太大、转速不匹配，都可能引发振刀。

特别是转速。很多人不知道，切削速度跟系统固有频率之间有一个”稳定域”的关系。在某些转速下，切削过程是稳定的；换个转速，同样的切深切宽就开始振了。

这就是为什么有时候你把转速调快一点或者调慢一点，振刀突然就好了——你刚好跳出了不稳定区。

根源三：刀具磨损

刀具磨钝了还在硬切，切削力会急剧增大，振刀就来了。

有个很典型的场景：粗加工切了二十几个件，前面都没事，到后面突然开始振。很多人以为是机床出了问题，其实是刀具该换了。

根源四：工件或夹具刚性不足

薄壁件、细长件、装夹不牢的工件，切削时本身就容易振动。这种情况不是刀具的问题，是工件系统的问题。

解决振刀的实战招数

第一招：缩短悬伸

能短则短，这是最基本的原则。

如果必须用长刀，优先考虑：

• 加大刀具直径（悬伸比就小了）
• 用锥度刀（颈部缩细，但切削部分直径不变）
• 分多道工序加工（先用短刀开粗，再用长刀精修余量）

第二招：调整切削参数

转速是调振刀的第一把钥匙。

降速法：转速降低10%-20%，切削力减小，振动减轻。但效率会降。

变速法：有时候反直觉——转速提高10%-20%，反而不振了。这是因为跳出了不稳定区域。

具体怎么调？老方法：做一张”稳定性叶瓣图”。但这个太学术了，实际车间里用的是试切法——从低速开始，每次提高200-300转，记录每个转速下的振动情况，找到稳定区间。

切深和切宽也可以调：

• 切深减小，切宽适当加大（轴向轻切、径向多吃）
• 或者反过来，切宽减小，切深加大
• 哪种方案取决于你的加工特征

第三招：换刀具或者换刀片

不同的刀具抗振能力差别很大：

粗齿vs细齿：粗齿铣刀齿间距大，排屑好，但同时参与切削的齿数少，切削力波动大，容易振。细齿铣刀相反，同时切削齿数多，切削更平稳。

不等齿距：现在好的铣刀都做不等齿距设计，相邻两个齿的夹角不一样，可以打散振动频率，避免共振。如果你的刀还是等齿距的，换一个不等齿距的试试。

减振刀杆：对于必须用长刀的场景，减振刀杆（也叫防振刀杆、阻尼刀杆）是神器。内部有减振机构，能吸收大部分振动。贵是贵了点，但比打一件废件便宜多了。

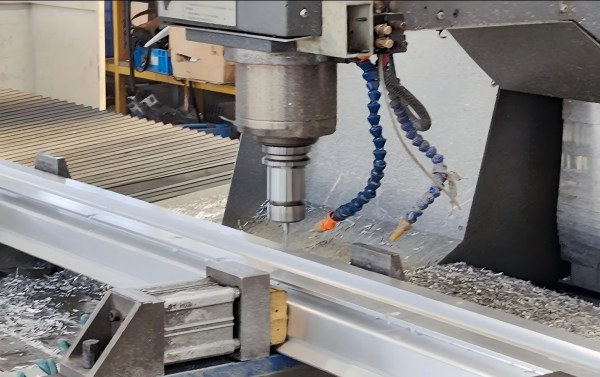

第四招：优化装夹

工件装不紧，什么都白搭。

• 液压夹具比手动螺栓夹紧力更均匀
• 薄壁件考虑用蜡填充或者低熔点合金辅助支撑
• 细长件加中心架或跟刀架
• 能用虎钳夹就用虎钳，不要只用压板

第五招：改变加工策略

有时候工艺路线本身就需要调整：

顺铣vs逆铣：顺铣的切削力方向是把工件压向工作台，逆铣是往上提。顺铣通常振动更小，表面质量也更好。但逆铣在有些材料上反而更稳定。都可以试试。

螺旋下刀vs直线下刀：螺旋下刀的切削力变化更平缓，不容易引发振刀。

摆线铣削：对于型腔加工，摆线铣削（也叫动态铣削）比传统的往复铣削抗振性好得多。刀具始终保持恒定的切削载荷，不会出现满刀突然吃满的情况。

一个真实案例

上个月遇到一个活，6061铝合金壳体，深腔120mm，用的φ20的立铣刀，悬伸150mm。刚开始用S8000、F2000、切深5mm、切宽60%的参数，振得跟筛子一样。

怎么调的？

第一步：把转速从S8000提到S10000——振动明显减小，但还是有一点。

第二步：切深从5mm降到3mm，切宽提到70%——基本不振了。

第三步：换了一把不等齿距的铣刀——彻底解决，表面粗糙度从Ra6.3直接到了Ra1.6。

前后花了不到一个小时调试，但省下来的返工时间至少半天。

写在最后

振刀这个问题，没有万能解药。每一家的机床、刀具、工件、材料都不一样，需要具体问题具体分析。

但核心思路就三条：

• 提高系统刚性——刀具、夹具、工件，能刚就刚
• 找对切削参数——尤其是转速，别怕花时间试
• 用对刀具——不等齿距、减振刀杆，该花的钱别省

麟思数控在做工艺优化时，振刀问题是我们处理最多的现场问题之一。很多时候不是机床不行，是参数和刀具没选对。多试、多记录、多总结，慢慢你就会形成自己的”抗振数据库”。

遇到振刀别慌，站在机床旁边仔细听——振动的频率和声音能告诉你很多信息。高频尖啸多半是刀具刚性问题，低沉的嗡嗡声多半是切削参数问题。听多了，你就成了”振刀诊断师”。
