粗加工开粗、精加工收尾，参数怎么搭才合理？
CNC加工的基本思路其实就两步：先粗加工把多余材料快速去掉，再精加工把尺寸和表面做到位。听起来简单，但粗加工和精加工的参数怎么搭配，里面门道不少。
参数搭配不合理，要么效率低得要命，要么精加工时发现余量不均匀、表面质量上不去。今天就把粗精加工参数搭配这件事说透。

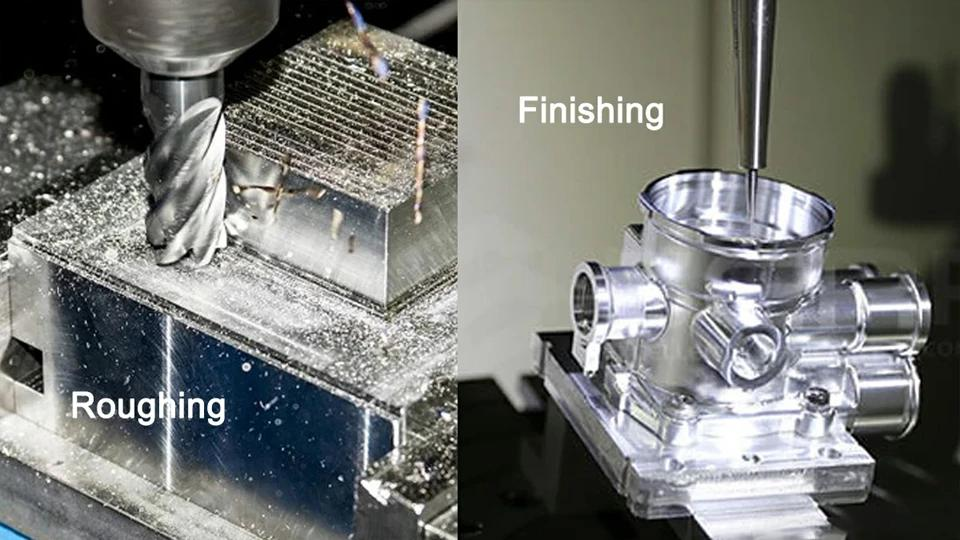

先搞清楚粗加工和精加工的目标差异
粗加工要的是效率。
在保证刀具安全和机床不抖的前提下，尽快去掉多余材料。表面光洁度差一点没关系，留点余量给精加工就行。
精加工要的是质量。
尺寸精度、表面光洁度、形位公差都要达标。速度可以慢一些，但不能因为参数太激进导致表面质量下降。
这两者的参数策略完全不同，硬要用一套参数走到底，要么粗加工太慢，要么精加工质量不达标。

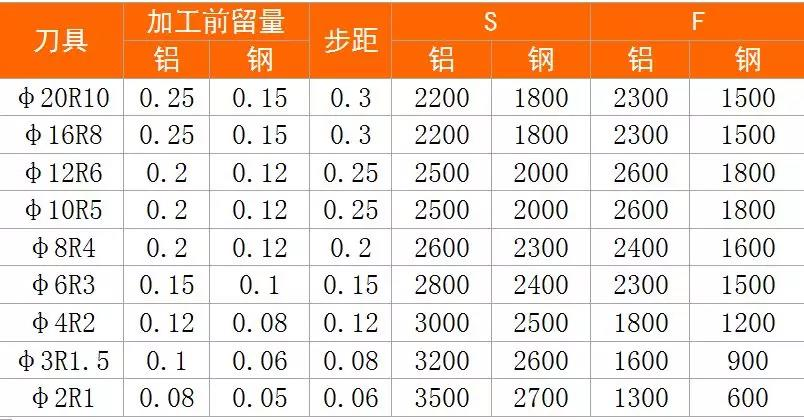

粗加工参数怎么选
切削深度（ap）
粗加工的核心思路就是”大切深”，一次切深一点，减少走刀次数。
但切深不是越大越好，限制因素有：
- 刀具直径：通常切深不超过刀具直径的1-1.5倍。10mm的铣刀，切深不要超过10-15mm
- 刀具悬长：刀具伸出来越长刚性越差，切深要相应减小
- 机床功率：大切深需要大功率，小机床扛不住
- 排屑：切深太大切屑排不出来，容易堵在刀槽里造成二次切削
经验值：粗加工切深通常取刀具直径的50%-100%。比如12mm铣刀，切深6-12mm。
切削宽度（ae）
切削宽度也叫侧切深度，是刀路侧向的吃刀量。
经验值：粗加工切削宽度通常取刀具直径的30%-70%。
太大了（等于刀具直径）切削力急剧增大，刀具容易断；太小了效率低。50%左右是比较均衡的选择。
每齿进给量（fz）
每齿进给量直接影响切屑厚度和切削力。
经验值：
- 铝合金：0.05-0.15mm/tooth
- 普通钢：0.03-0.08mm/tooth
- 不锈钢：0.02-0.06mm/tooth
- 铸铁：0.05-0.12mm/tooth
粗加工取上限，精加工取下限。
主轴转速（S）
转速由切削速度（线速度）和刀具直径决定：S = V × 1000 / (π × D)
参考线速度V（硬质合金刀具）：
- 铝合金：300-600 m/min
- 普通碳钢：150-250 m/min
- 不锈钢：100-180 m/min
- 铸铁：120-200 m/min
粗加工转速可以适当取中低值，不用追求最高转速。
精加工参数怎么选
切削深度
精加工的切深主要取决于上一道粗加工留了多少余量。
经验值：
- 侧面精加工余量：0.2-0.5mm
- 底面精加工余量：0.1-0.3mm
精加工切深不要太大，太大了表面质量受影响；也不要太小，小于0.05mm时刀具实际是在挤压而不是切削，表面反而不好。
切削宽度
精加工切削宽度影响表面质量和加工效率。
- 想要好表面：切削宽度取刀具直径的10%-30%，走刀密一点
- 想要高效率：切削宽度可以到50%-70%，但表面质量会差一些
用球刀做曲面精加工时，步距（切削宽度）直接影响残留高度——步距越小表面越光，但加工时间越长。
转速和进给
精加工一般提高转速、降低进给：
- 转速比粗加工提高20%-50%
- 每齿进给量减小到粗加工的一半左右
但注意转速提高后切削温度也上来了，对刀具寿命有影响。有些材料精加工时反而要降低转速，靠小进给来保证表面质量。
粗精加工参数搭配的核心原则
原则一：粗加工留均匀余量
这是最重要的一条。粗加工结束后，各处余量要尽量均匀，这样精加工时切深一致，表面质量和尺寸都好控制。
常见问题：粗加工用大切宽走刀，角落处余量比侧面大（因为刀路在角落处要回转，切削量增加）。解决方案是粗加工时角落处单独清角，或者在精加工前加一道半精加工。
原则二：粗加工用大刀，精加工用小刀
粗加工用大直径刀具快速开粗，精加工换小直径刀具做细节。这样效率和质量都能兼顾。
但换刀意味着有接刀痕，所以精加工如果是同一把刀走完的，尽量一个方向走刀到底。
原则三：粗加工要考虑排屑
大切深大切宽时切屑量大，如果排屑不好，切屑在切削区域堆积，会造成二次切削、刀具磨损加剧甚至断刀。
解决方法：

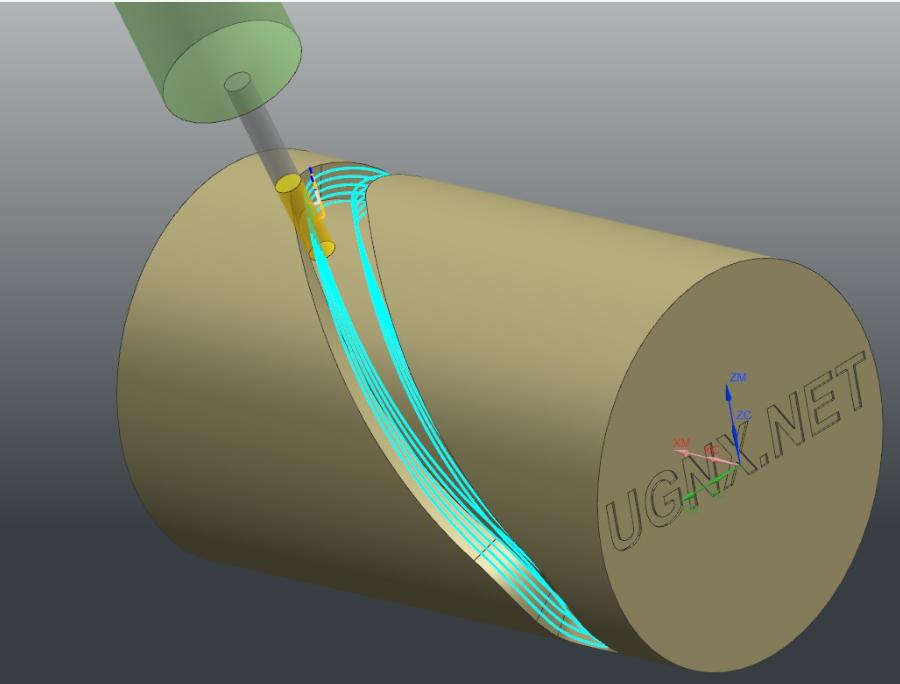

- 使用螺旋下刀或斜线下刀，不要直接Z轴下刀
- 粗加工时开吹气或者冷却液冲走切屑
- 刀具选择带断屑槽的刀片
原则四：精加工前检查余量
粗加工完成后，用卡尺或者千分尺检查一下各处余量。如果发现余量不均匀（有些地方剩0.1mm有些地方剩0.5mm），不要直接上精加工，先做一道半精加工把余量修均匀。
不同材料的参数搭配差异
铝合金
铝合金好加工，参数可以激进一些。
- 粗加工：大切深大切宽，转速高，进给快
- 精加工：注意积屑瘤问题，适当提高转速避免低俗区
- 特别注意：铝合金导热性好但热膨胀系数大，精加工时温度变化会导致尺寸漂移
钢件
钢件是参数搭配最需要讲究的。
- 粗加工：切深可以大，但进给不要太快，切削力大
- 精加工：转速适当提高，但不要太高，钢件高速切削时刀尖温度很高容易磨损
- 特别注意：调质钢硬度高，粗加工就要注意刀具选择，不是所有刀都能大切深
不锈钢
不锈钢难加工是出了名的。
- 粗加工：参数要保守，大切深小进给，切削速度不能太高（加工硬化严重）
- 精加工：提高转速降低进给，注意充分冷却

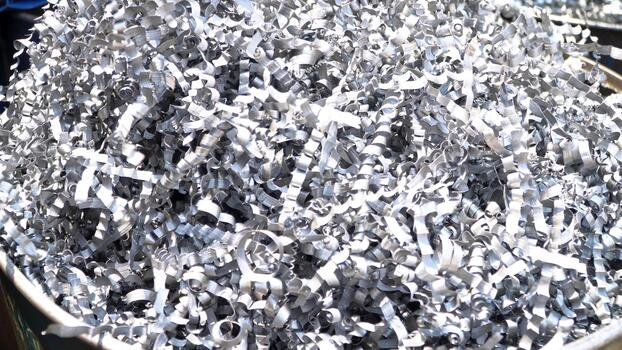

- 特别注意：不锈钢切屑硬而韧，容易缠刀，建议用断屑槽刀片
铸铁
铸铁比较脆，参数选择相对宽松。
- 粗加工：大切深没问题，铸铁切屑是碎屑不会缠刀
- 精加工：注意表面可能有铸造砂眼，不要用太高的转速
- 特别注意：铸铁含硬质点，刀具磨损比碳钢快
一个实际案例
之前帮一个客户做铝合金壳体加工方案，原工艺是粗精加工用同一把刀、同一套参数走两遍。结果效率低不说，精加工后表面还有明显的刀痕。
调整后的方案：
- 粗加工：用12mm立铣刀，切深6mm，切宽8mm（67%），转速6000，进给1800
- 半精加工：同一把刀，切深0.5mm，切宽4mm，转速8000，进给1200
- 精加工：换6mm立铣刀，切深0.3mm，切宽1mm，转速10000，进给800
调整后加工时间缩短了30%，表面光洁度从Ra3.2提升到Ra1.6。
常见参数搭配误区
- 转速越高越好：不对。转速超过刀具材料的适用范围后磨损急剧加快，而且高转速下振动风险也大
- 进给越慢越光：不完全对。进给太慢切屑太薄，刀具实际是在摩擦而不是切削，反而影响表面质量和刀具寿命
- 粗加工不用管余量均匀性：大错特错。余量不均匀是精加工质量问题的最大来源之一
- 精加工一刀搞定：复杂零件一刀精加工很难保证各处质量，需要分区域、分步骤精加工
写在最后
粗精加工参数搭配没有万能公式，因为每台机床、每把刀具、每种材料甚至每个零件结构都不一样。但核心思路是一致的：粗加工要快且留均匀余量，精加工要稳且参数匹配。
麟思数控在做加工方案的时候，通常会先做试切——用不同参数加工几个件，对比加工时间、表面质量和刀具磨损，然后确定最优参数组合。这个过程可能需要半天到一天，但确定后批量生产就省心多了。
参数搭配这事，说到底还是得在实操中慢慢摸。多记多总结，比看多少教程都管用。
评论 (0)
