公差0.01和公差0.005，加工成本差了三倍

做数控加工这些年，发现一个现象：很多图纸上的公差标注”一刀切”——不管什么特征，统统±0.01，甚至±0.005。

画图的人觉得”公差越紧越好”，显得要求严格、品质有保障。但做加工的人看到这种图纸就头疼——每个尺寸都卡这么紧，加工难度上去了，废品率上去了，成本自然也跟着上去了。

今天聊聊公差这件事。不是讲教科书上的公差理论，而是从加工角度讲讲：公差到底怎么影响成本和效率，以及怎么在设计和制造之间找到平衡。

公差等级了解一下

国标（GB/T 1800）把标准公差分成20个等级：IT01、IT0、IT1一直到IT18。数字越小，公差越紧。

几个常见的参考：

• IT12-IT14：粗加工（车削粗车、铣削粗铣）
• IT10-IT12：半精加工
• IT8-IT10：精加工（普通CNC加工中心可以做到）
• IT6-IT8：精密加工（需要高精度机床或磨削）
• IT5-IT6：超精密加工（需要精密磨床或研磨）

关键点：从IT10到IT8，加工难度大约翻一倍；从IT8到IT6，难度再翻一倍。每紧一个等级，成本大概增加20%-50%。

公差对加工成本的影响

第一层影响：加工工序

公差IT10（比如±0.05mm），普通CNC加工中心一次装夹就能做到。

公差IT8（±0.02mm），可能就需要精加工工序——粗加工留余量，换精加工刀具再走一遍，甚至换机床。

公差IT6（±0.01mm），CNC加工中心可能直接做不到了，需要磨削或者线切割。多一道工序，成本直接翻倍。

第二层影响：刀具和检测

公差越紧，对刀具的要求越高——刀具磨损必须控制得更精确，换刀频率更高。

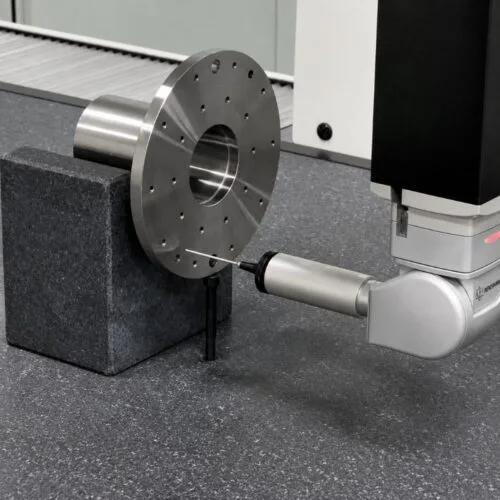

检测方面：普通尺寸用卡尺（精度0.02mm）就够了；±0.01mm的公差需要用千分尺（精度0.001mm）；±0.005mm可能需要三坐标测量机。检测设备的时间成本和人工成本都要算进去。

第三层影响：废品率

同样的加工条件：

• 公差±0.05mm，废品率可能不到1%
• 公差±0.02mm，废品率可能到3%-5%
• 公差±0.01mm，废品率可能到8%-10%甚至更高

废品率的增加是指数级的，不是线性的。

第四层影响：加工时间

精加工需要更小的切深、更慢的进给、更多的走刀次数。一个特征粗加工可能2分钟，精加工可能要10分钟。批量生产时，这个时间差异会放大到非常可观的程度。

一个真实的成本对比

之前做过一个铝合金法兰盘，批量500件/月，有6个关键尺寸：

方案A：全部标注±0.01mm（图纸原始方案）

• 需要精加工+磨削
• 单件加工时间：45分钟
• 废品率：约8%
• 单件成本：约85元

方案B：非配合面放宽到±0.05mm，配合面保持±0.01mm（优化后方案）

• 6个关键尺寸中，4个是非配合面，可以放宽
• 精加工即可，不需要磨削
• 单件加工时间：25分钟
• 废品率：约2%
• 单件成本：约45元

成本差异：每件省40元，每月500件省2万元，一年省24万。

功能上完全一样——非配合面的公差放宽不影响装配和使用。

公差的”经济精度”

每种加工方法都有一个”经济精度”范围——在这个范围内，加工成本最低、质量最稳定。超出这个范围，成本急剧上升。

CNC加工中心（普通850/1060）：

• 经济精度：IT8-IT10（±0.02mm-±0.05mm）
• 极限精度：IT7（±0.015mm），但需要非常小心地控制，废品率高

CNC车床（普通数控车床）：

• 经济精度：IT8-IT10
• 配合精密主轴和液压卡盘：可以稳定做到IT7

磨床（平面磨/外圆磨）：

• 经济精度：IT6-IT7
• 精密磨削：IT5

线切割/电火花：

• 经济精度：IT6-IT7
• 慢走丝线切割：IT5

核心原则：设计时尽量把公差控制在该加工方法的经济精度范围内。需要IT6的精度就用磨床做，别硬让CNC铣床去做——做得到但成本翻倍。

给设计人员的建议

原则一：功能决定公差，不是”越紧越好”

每个公差标注都应该有明确的功能理由：

• 这个面要跟另一个零件配合吗？
• 配合方式是间隙配合、过渡配合还是过盈配合？
• 这个尺寸的偏差会影响装配吗？
• 如果放宽0.02mm，对功能有影响吗？

如果答不上来”为什么需要这个精度”，那大概率是不需要的。

原则二：用配合公差代替绝对公差

与其标±0.01mm，不如直接标配合代号（比如H7/g6）。配合公差更直观地表达了设计意图，加工人员也更容易理解。

原则三：区分关键尺寸和一般尺寸

一张图纸上不可能所有尺寸都同等重要。把真正影响装配和功能的尺寸标注精密公差，其余用一般公差（比如未注公差按IT12或IT14）。

原则四：考虑测量方法

标注公差的时候想一想：这个尺寸怎么测？如果用卡尺量不出来的公差（比如±0.005mm），那就需要三坐标来检。三坐标检测的时间和成本，你有预算吗？

给加工人员的建议

第一，图纸评审环节要发言

收到图纸后，如果发现公差标注不合理（比如非配合面标了±0.01mm），主动跟设计沟通。把成本差异讲清楚——很多设计人员不是故意标紧的，是习惯了或者没有成本概念。

第二，工艺上要分层处理

同一件上不同公差等级的尺寸，工艺路线要分开：

• 粗公差尺寸：粗加工一次到位
• 精公差尺寸：粗加工留余量，精加工单独走

别为了一个±0.01mm的尺寸，把所有特征都精加工一遍。

第三，控制好”过程能力”

加工精密公差的尺寸之前，先做几个试件测一下CPK（过程能力指数）。CPK≥1.33说明你的加工过程能稳定做到这个公差；CPK<1.0说明有风险，需要调整工艺或换设备。

写在最后

公差这件事，本质上是设计和制造之间的博弈。设计想”越精越好”，制造想”越松越好”。两者之间的平衡点，就是”满足功能的最低精度要求”。

麟思数控在接到加工订单时，第一步就是评审图纸——看公差标注是否合理，有没有可以优化的空间。很多时候，跟客户沟通调整几个公差，成本能降20%-30%，功能完全不受影响。

好的加工不是”精度越高越好”，而是”用合理的精度、合理的成本，做出满足功能的零件”。
